콘크리트 기초
휀스용 [ 핀고정 방식 – 부자재 철핀으로 콘크리트 기초와 주주를 고정하는 시공법]
01
터파기
- 콘크리트 기초를 시공 하고자 하는곳에 굴삭기나 삽을 이용하여 터파기를 합니다.
02

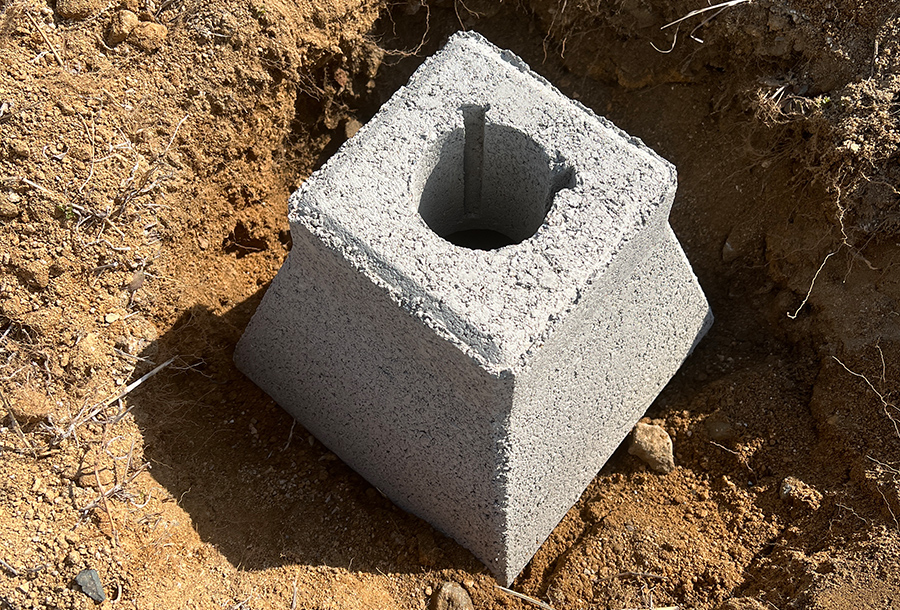

콘크리트 기초(멀티콘®,휀스톤®) 매립
- 터파기 한곳에 콘크리트 기초를 넣습니다.
03

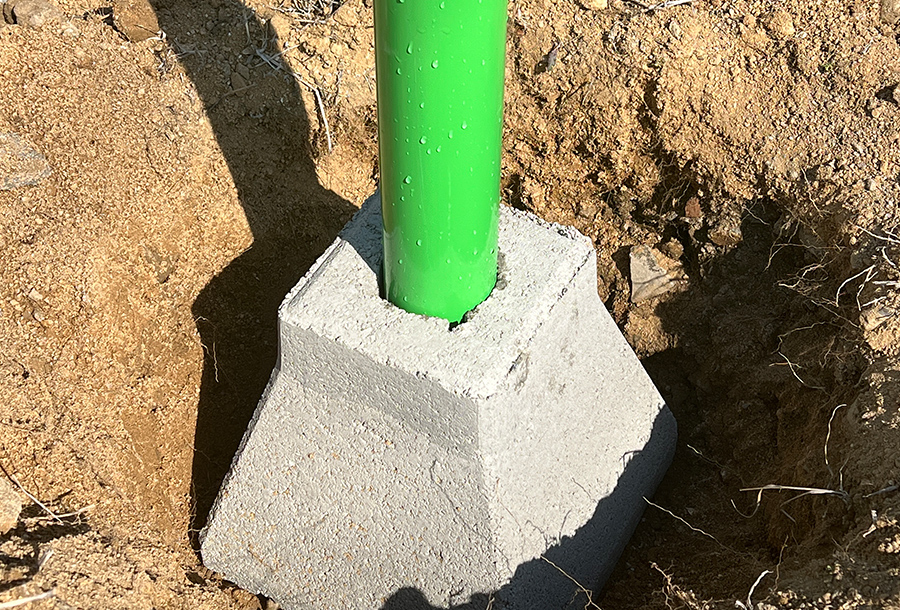

주주삽입
- 콘크리트 기초 안쪽의 핀이 박히는 부분에 찌꺼지(이바리)가 있는 경우 드라이버 등을 이용하여 찌꺼기를 제거합니다.
- 주주를 삽입합니다.
04

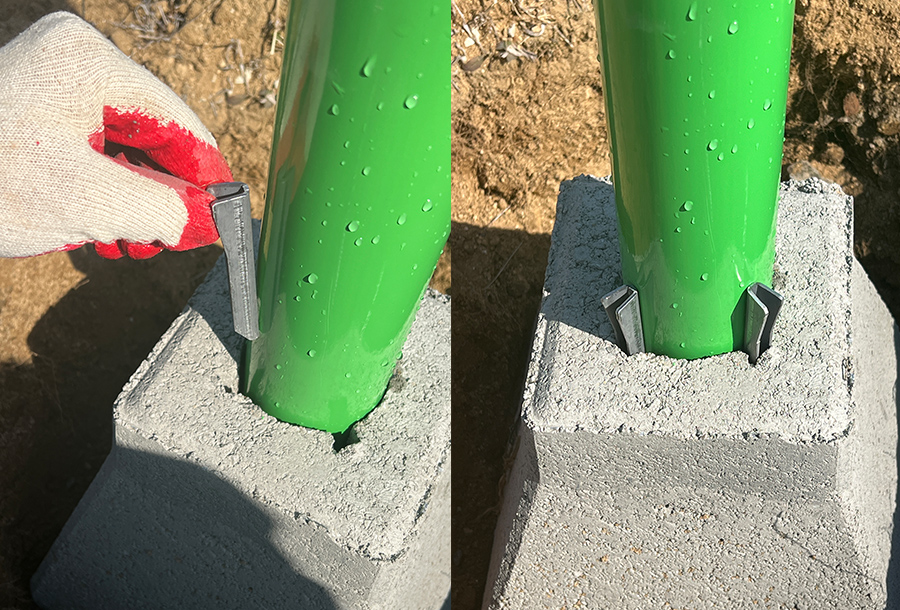

부자재(핀방향)확인 및 핀고정
- 사진과 같이 부자재(핀)의 방향을 확인합니다.
- ㄷ자형태의 부자재(철핀)의 면쪽이 주주쪽 방향이며 꺽이는 단면 부분이 바깥쪽을 향하게 고정합니다.(사진참조)
05

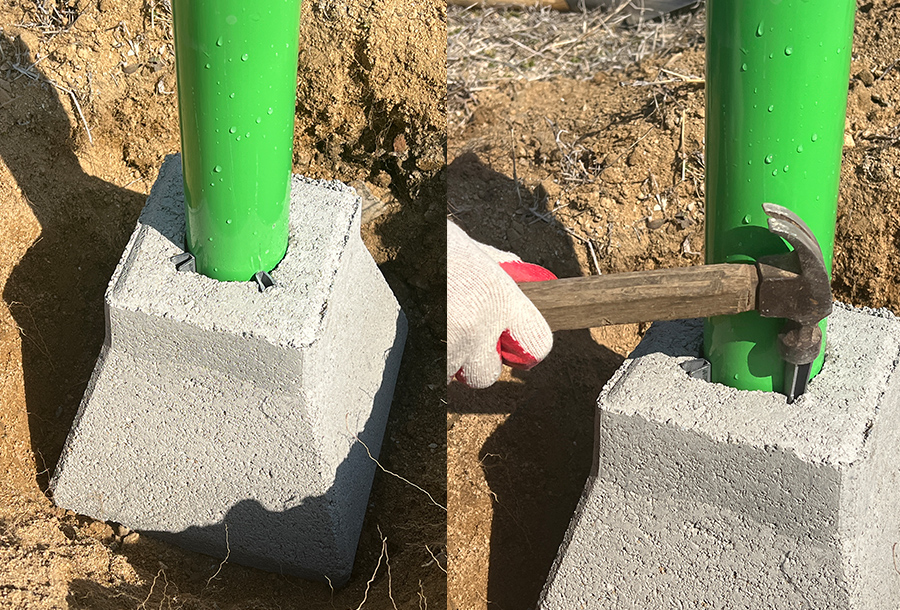

부자재(철핀)삽입 후 고정
- 망치를 이용하여 철핀2개를 콘크리트 기초 수평까지 박아서 삽입합니다.
06

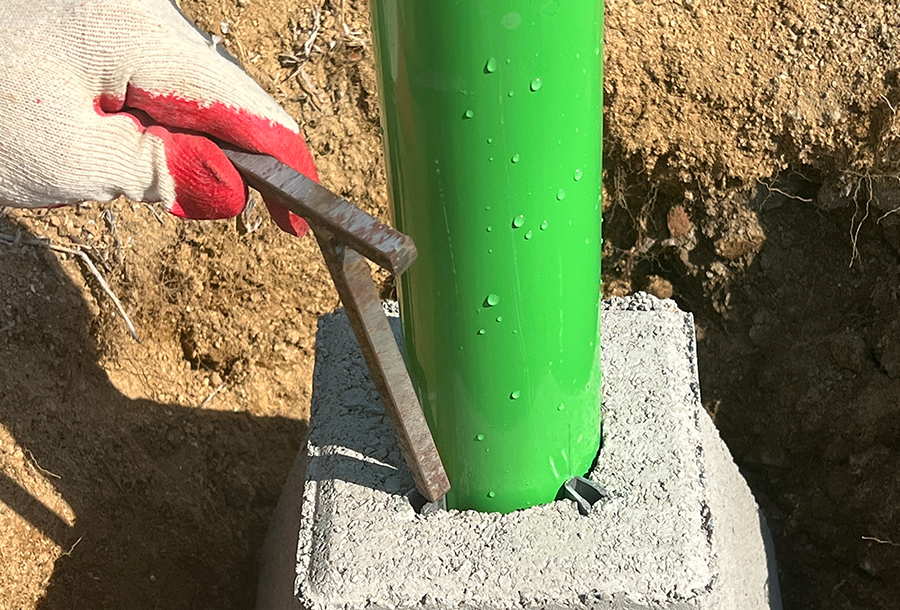

최종고정
- 수평까지 박힌 부자재(철핀)을 철근조각이나 JIG 등을 이용하여 부자재(철핀)을 더 깊이 박아야 견고히 고정됩니다.
07

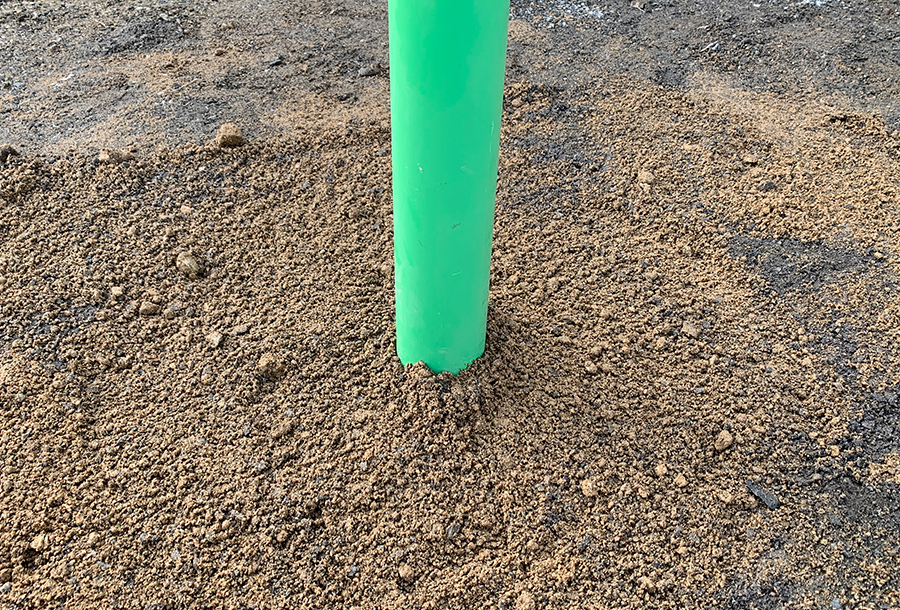

레벨작업 및 되메우기 작업
- 작업이 완료된 주주의 레벨을 잡고 시공한 콘크리트 기초 주변부 지반을 단단히 다져줍니다.(흙으로 콘크리트 기초가 안보이게 덮습니다)
부자재(철핀) 시공 사진
01

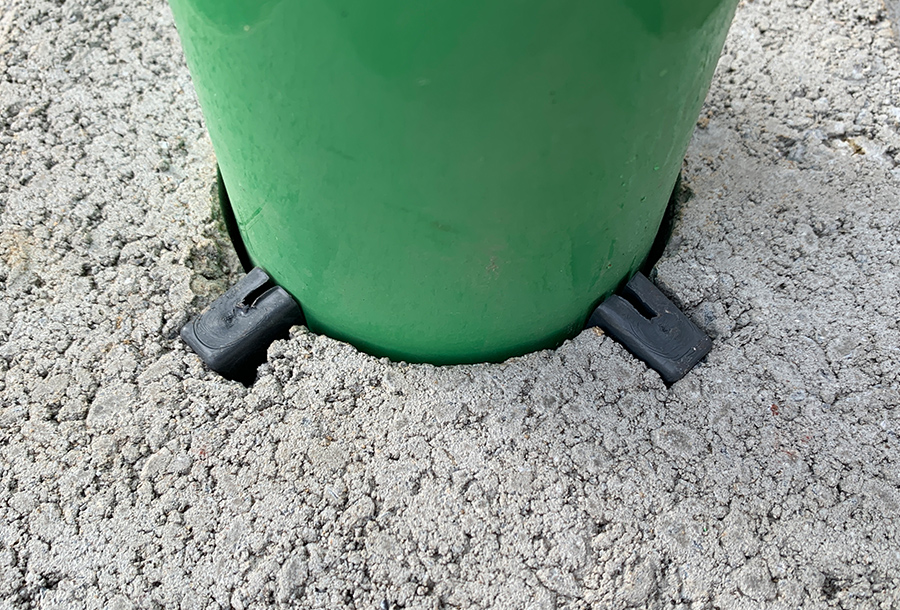

올바른 시공사진
02

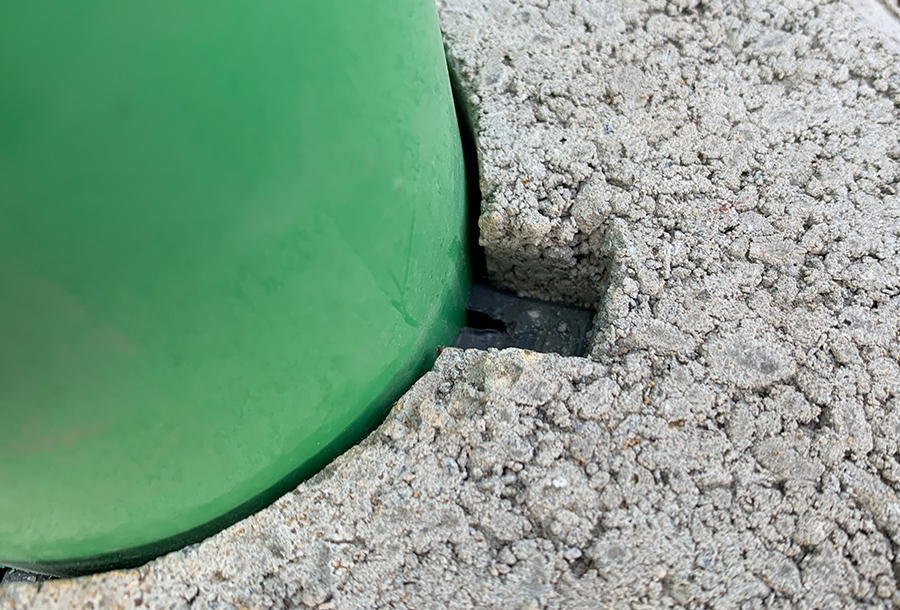

불량한 시공사진
